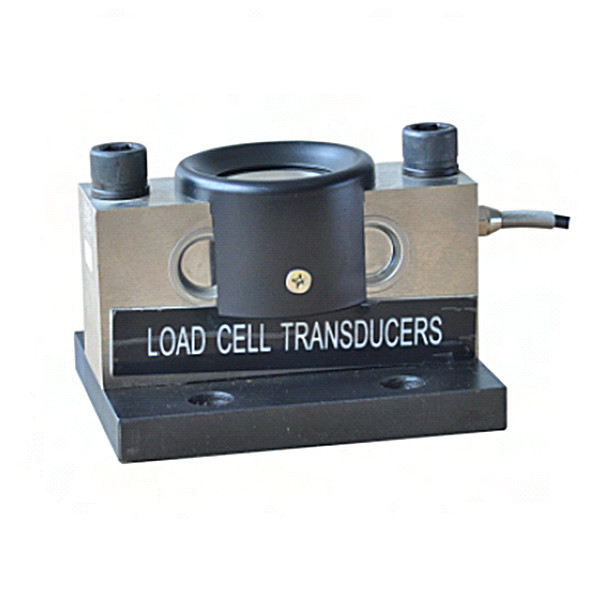

QSZF-A – балковий двухопорный тензометричний датчик на вигин.
Балковий двухопорный тип датчиків застосовується для виготовлення/модернізації автомобільних і вагонних ваг, систем зважування транспортних засобах, систем зважування цистерн, для вимірювання осьового навантаження автотранспорту, також можуть застосовуватися в різному електронно-ваговому обладнанні.
Завдяки високим метрологічним характеристикам цей тип датчиків знаходить широке застосування в багатьох промислових системах ваговимірювання, може застосовуватися замість стрижневих (колонних) датчиків.
Корпус QSZF виконаний зі сталі з нікелевим покриттям із застосуванням лазерного зварювання, клас захисту тензодатчика IP68 (повна пило - та вологозахищеність).
Технічні параметри
Схема підключення
4-х провідна схема:
- Харчування (+) червоний
- Харчування (-) чорний
- Сигнал (+) зелений
- Сигнал (-) білий
6-ти дротова схема:
- Харчування (+) синій
- Харчування (-) чорний
- Сигнал (+) білий
- Сигнал (-) червоний
- Сенсор (+) зелений
- Сенсор (-) сірий
| Номінальна навантаження | 15т, 20т, 25т, 30т | Номінальний діапазон робочих температур | -10~+ 40 º с |
|---|---|---|---|
| Клас точності | С2~С3 | Експлуатаційний діапазон температур | -30~+ 70ºС |
| Чутливість | 2.0±0.002 mV/V | Безпечний межа навантаження | 150% F. S |
| Нелінійність | ±0.03% F. S | Руйнівне навантаження | 200% F. S |
| Помилка у показання приладу за рахунок гістерезису | ±0.03% F. S | Номінальний діапазон порушення | 10~12 V постійний струм |
| Крип (30 хв) | ±0.02% F. S | Клас захисту | IP68 |
| Управління передачею ОБНУЛІННЯ | ±0.02% F. S/10ºС | Матеріал | Легована сталь |
| Управління передачею ІНТЕРВАЛ | ±0.02% F. S/10ºС | Нержавіюча сталь | |
| Вхідний опір | 750±10 | Кабель | |
| Вихідний опір | 702±3 | Довжина |
|
| Ізоляційне опір | 5000 М |
|
| Основні | |
|---|---|
| Виробник | KELI |
| Країна виробник | Китай |
| Захист обладнання від води і пилу IP | IP68 |
- Ціна: 155,40 ₴
