Тензодатчик балка на вигин або зсув використовуються в системах дозування, платформних вагах середньої вантажопідйомності, бункерах, підлогових системах зважування, включаючи ваги електронні для зважування тварин.
Електронні ваги найбільш часто комплектуються тензорезисторними датчиками ваги (тензодатчик). В залежності від типу ваг і умов експлуатації для вимірювання зусилля передається вантажоприймальною платформою на датчик ваги, вибирається відповідний тип тензодатчика. Існує кілька основних типів тензодатчиків залежно від виду пружного елемента і прикладеного зусилля деформації. Розглянемо тензодатчик – балка на вигин/зсув.

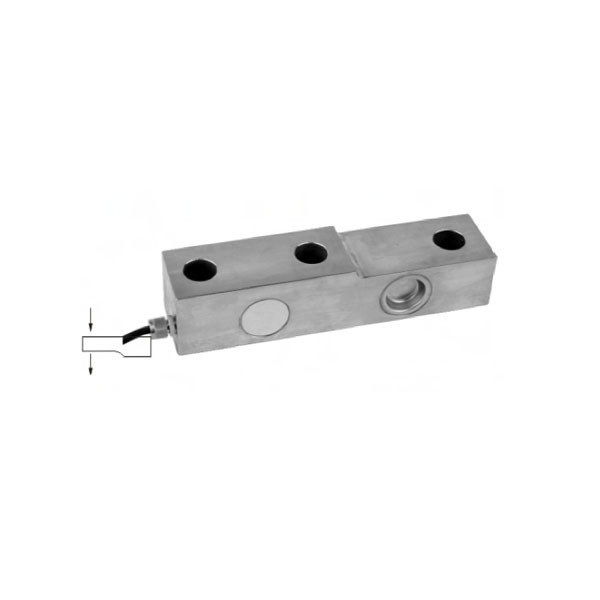

Тензодатчик – балка на зсув найбільш поширений тип тензодатчика широко застосовується в конструкціях платформних і бункерних ваг. Датчик фіксується на вантажопідйомний пристрій болтовим з'єднанням і спирається на перекриття (пол) регульованою по висоті опорної ніжкою. Змінюючи висоту опорної ніжки, можна нівелювати різницю за рівнем основи, на яку встановлюються ваги.
Технічні параметри
4 дроти:
- Контур + (Червоний)
- Контур — (Чорний)
- Імпульс + (Зелений)
- Імпульс — (Білий)
| Номінальна навантаження | 0.1, 0.15, 0.2, 0.25, 0.3 | Вихідний опір | 352 ± 3Ω |
|---|---|---|---|
| 0.5, 0.75, 1, 1.5, 2, 2.5 т | Ізоляційне опір | ≥5000 МΩ | |
| Клас точності | С2~С3 | Номінальний діапазон робочих температур | -10~+ 40 º с |
| Чутливість | 0.1~0.3 т: 2.0±0.002 mV/V | Експлуатаційний діапазон температур | -30~+ 70ºС |
| 0.5~2.5 т: 3.0±0.003 mV/V | Безпечний межа навантаження | 150% F. S | |
| Нелінійність | ±0.03% F. S | Руйнівне навантаження | 200% F. S |
| Помилка у показання приладу за рахунок гістерезису | ±0.03% F. S | Номінальний діапазон порушення | 10~12 V постійний струм |
| Крип (30 хв) | ±0.02% | Клас захисту | IP67(0.1~0.75 т) |
| Контролер передачі ОБНУЛІННЯ | ±0.02% F. S/10ºС | IP68(1~2.5 т) | |
| Контролер передачі ІНТЕРВАЛ | ±0.02% F. S/10ºС | Матеріал | Легована сталь |
| Вхідний опір | 400 ± 20Ω | Кабель | Довжина: 1.5 м:3м 1:1 |
| Основні | |
|---|---|
| Виробник | KELI |
| Країна виробник | Китай |
| Захист обладнання від води і пилу IP | IP68 |
- Ціна: 50,76 ₴
