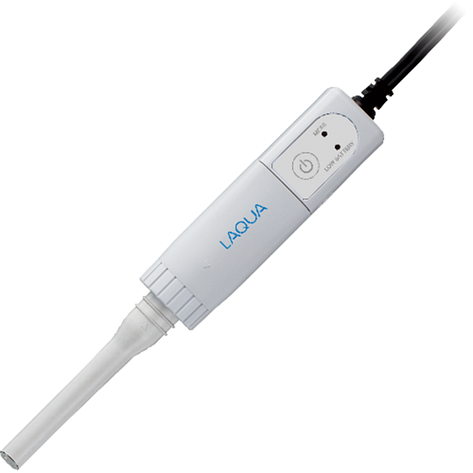

HORIBA 0040N-10D – змінний рН-електрод, розроблений з використанням ISFET (іонно-чутливого польового транзистора) за допомогою напівпровідникової технології, що забезпечує нове рішення для середовищ, де скло не можна або незручно використовувати.
ISFET використовує інший механізм вимірювання рН, ніж у традиційних скляних електродів. Принцип вимірювання заснований на контролі струму, що протікає між двома напівпровідниковими електродами. Ці два електроди, так звані зливні та вихідні електроди, розміщені в кремнієвому чіпі разом з третім електродом, так званими воротами між ними. Ворота безпосередньо контактують з розчином, який потрібно виміряти. Електрод затвора складається зі спеціального хімічного шару, який чутливий до іонів водню. У шарі зондування рН використовуються такі матеріали, як оксид кремнію (SiO2), нітрид кремнію (Si3N4) та оксид алюмінію. Іони водню будуть перебувати на поверхні хімічного шару пропорційно рН. Позитивний заряд іонів водню виробляє електричне поле, яке впливає на струм між джерелом і зливом. Отже, коли значення рН змінюється, струм через транзистор відповідно зміниться.
Деякі переваги електродів ISFET порівняно з традиційним скляними електродами:
- відсутнє скло і відповідно немає ризику його розбиття.
- дуже міцні, і область зондування рН можна легко очистити.
- можна зберігати в сухому вигляді протягом доволі тривалого часу, натомість pH скляні електроди можуть зберігатися в середньому не більше одного-двух років.
- мають короткий час відгуку та дають швидкі вимірювання.
- можуть зменшити кислотні або лужні помилки в екстремальних умовах рН без необхідності вдаватися до спеціального скла.
Оскільки ISFET є міцним і не тріскається, як звичайні скляні електроди, його можна легко обслуговувати та використовувати в різних дослідженнях. На плоскій поверхні наконечника розміщено мініатюрний датчик на основі напівпровідника, що робить можливим вимірювання навіть на дуже малих зразках.
Поєднання напівпровідникового пристрою із вдосконаленою схемою електростатичного захисту дозволило значно зменшити ефект статичної електрики, який раніше був слабким місцем напівпровідникового датчика. Вимірювання з рН-електродом HORIBA 0040N-10D стало більш комфортним і надійним.
pH-електрод ISFET (напівпровідниковий) HORIBA 0040N-10D найкраще підходить для вимірювання поверхні гелеподібних матеріалів, таких як агарові середовища та зразки їжі, такі як м'ясо,для оцінки листоподібних матеріалів, таких як тканина та папір (потрібна чиста вода тощо). Враховуючи, що для вимірювання потрібно дуже мало речовини (буквально, одна краплина), додатковою сферою застосування ISFET pH електроду є вимірювання pH цінних та дороговартісних речовин.
Особливості й переваги pH-електрода ISFET (напівпровідниковий) HORIBA 0040N-10D
- Датчик розташований на плоскій поверхні наконечника.
- Дозволяє проводити вимірювання невеликої кількості вологи на твердих поверхнях.
- Для сухих зразків можна додати краплю води.
- Немає необхідності турбуватися про пошкодження електрода.
- Ідеально підходить для вимірювання матеріалів у неглибоких контейнерах, таких як чашки Петрі і желатинових матеріалів (наприклад, поживний агар).
- Електрод має водонепроникний корпус.
- Використання напівпровідникового датчика запобігає пошкодженням, характерним для скла (таким як тріщини або сколи).
- Електрод має вбудований мікропроцесор, що перетворює цифровий напівпровідниковий сигнал у звичний сигнал, який сприймають усі pH-метри. Має стандартний BNC-роз'єм, і може використовуватися практично з усіма моделями pH-метрів.
Технічні характеристики pH-електрода ISFET (напівпровідниковий) HORIBA 0040N-10D
Діапазон вимірювання pH |
0 ~ 14 pH |
||||||||
Діапазон робочих температур (℃) |
Від 0 до 60 ℃ (сенсор), від 0 до 40 ℃ (конвертер) |
||||||||
Матеріал електролітного ключа |
Пористий спечений поліетилен |
||||||||
Роз'єм для підключення до pH-метрів | BNC
HORIBA 0040N-10D – змінний рН-електрод, розроблений з використанням ISFET (іонно-чутливого польового транзистора) за допомогою напівпровідникової технології, що забезпечує нове рішення для середовищ, де скло не можна або незручно використовувати. ISFET використовує інший механізм вимірювання рН, ніж у традиційних скляних електродів. Принцип вимірювання заснований на контролі струму, що протікає між двома напівпровідниковими електродами. Ці два електроди, так звані зливні та вихідні електроди, розміщені в кремнієвому чіпі разом з третім електродом, так званими воротами між ними. Ворота безпосередньо контактують з розчином, який потрібно виміряти. Електрод затвора складається зі спеціального хімічного шару, який чутливий до іонів водню. У шарі зондування рН використовуються такі матеріали, як оксид кремнію (SiO2), нітрид кремнію (Si3N4) та оксид алюмінію. Іони водню будуть перебувати на поверхні хімічного шару пропорційно рН. Позитивний заряд іонів водню виробляє електричне поле, яке впливає на струм між джерелом і зливом. Отже, коли значення рН змінюється, струм через транзистор відповідно зміниться. Деякі переваги електродів ISFET порівняно з традиційним скляними електродами:
Оскільки ISFET є міцним і не тріскається, як звичайні скляні електроди, його можна легко обслуговувати та використовувати в різних дослідженнях. На плоскій поверхні наконечника розміщено мініатюрний датчик на основі напівпровідника, що робить можливим вимірювання навіть на дуже малих зразках. Поєднання напівпровідникового пристрою із вдосконаленою схемою електростатичного захисту дозволило значно зменшити ефект статичної електрики, який раніше був слабким місцем напівпровідникового датчика. Вимірювання з рН-електродом HORIBA 0040N-10D стало більш комфортним і надійним. pH-електрод ISFET (напівпровідниковий) HORIBA 0040N-10D найкраще підходить для вимірювання поверхні гелеподібних матеріалів, таких як агарові середовища та зразки їжі, такі як м'ясо,для оцінки листоподібних матеріалів, таких як тканина та папір (потрібна чиста вода тощо). Враховуючи, що для вимірювання потрібно дуже мало речовини (буквально, одна краплина), додатковою сферою застосування ISFET pH електроду є вимірювання pH цінних та дороговартісних речовин. Особливості й переваги pH-електрода ISFET (напівпровідниковий) HORIBA 0040N-10D
Технічні характеристики pH-електрода ISFET (напівпровідниковий) HORIBA 0040N-10D
|
Основні | |
---|---|
Виробник | Horiba |
Користувальницькі характеристики | |
Матеріал корпусу | ISFET |
Країна реєстрації бренду | Японія |
Країна виробництва | Японія |
Межі вимірювання (pH) | 0 ~ 14 |
Тип pH електроду | Плоский |
Клас електроду | Напівпровідниковий pH-електрод |
Температура експлуатації (°С) | 0 ~ 60 °C |
- Ціна: 42 000 ₴
