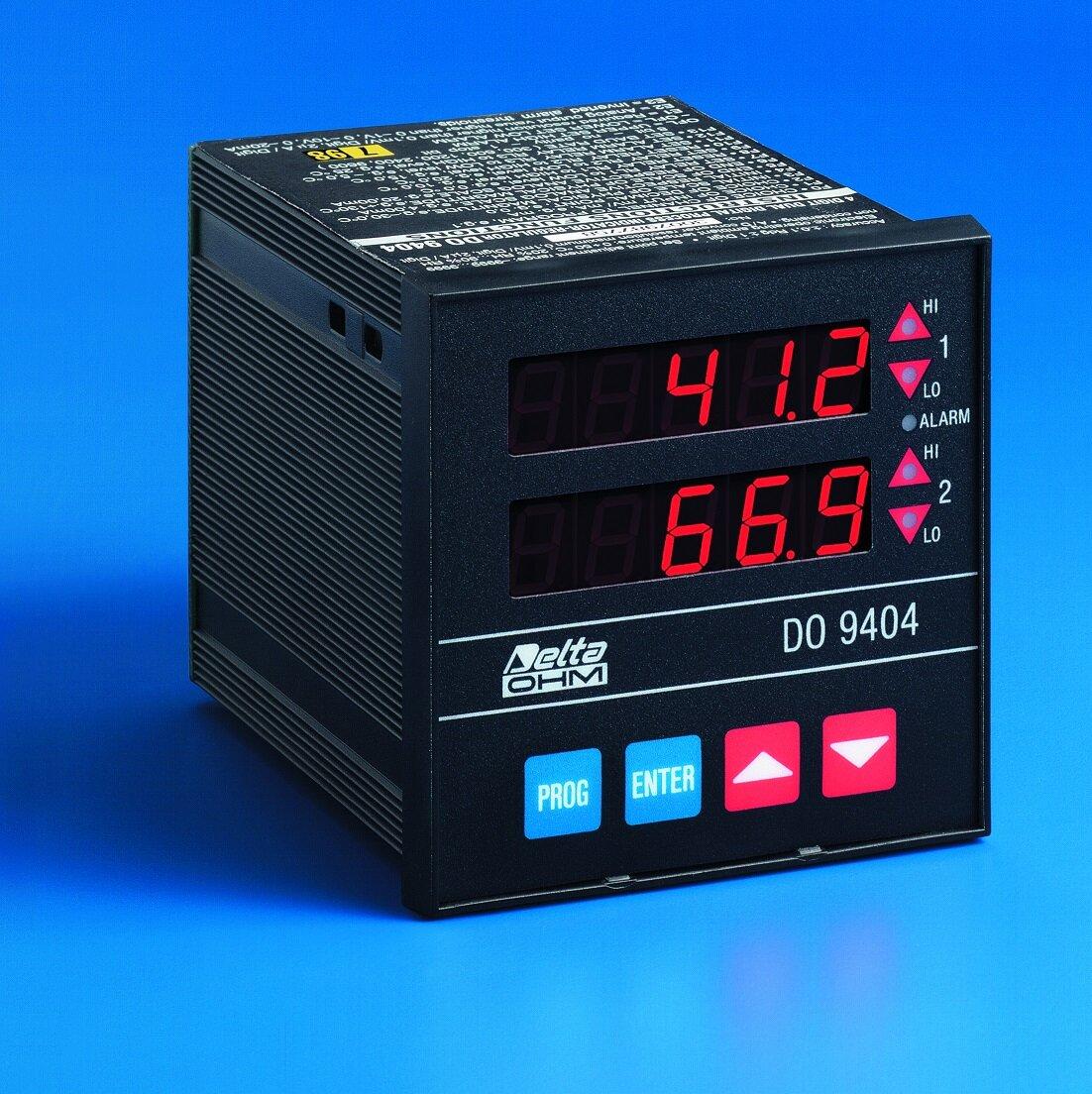

Подвійний регулятор-індикатор DO 9404 - це мікропроцесорним прилад із сигналізацією, пороги якої можуть бути запрограмовані і налаштовані користувачем. У двох вхідних каналах прилад приймає сигнали, що надходять із двох різних трансмітерів або з одного подвійного. Трансмітери можуть бути пасивними з 2 проводами або активними з 3 проводами, з напругою 0÷1 В, 0÷5 В, 0÷10 В або зі струмом 0÷20 мА, 4÷20 мА.
Вибір конфігурації вхідних сигналів здійснюється за допомогою клавіатури на передній панелі приладу. Контролер DO 9404 має послідовний RS232C вихід, швидкість передачі може корегуватися за допомогою клавіатури, контроль відбувається двонаправлено.
Прилад розроблено відповідно до DIN 45700.
Контролер DO 9404 активно застосовується у промисловому секторі, системах автоматизації для контролю фізичних параметрів: температури, вологості, тиску, швидкості повітря тощо.

Технічні характеристики

• Окремий термінал для кожного каналу для вхідної напруги 0÷10 В і струму 0÷20 мА, 4÷20 мА.
• Точність: ±0,1 % Rdg ±1 цифра.
• Роздільна здатність A/D перетворювача: 0,05 мВ/цифра, 1 мкА/цифра.
• Робоча температура приладу: -5 °C...50 °C.
• Напруга живлення: 12÷24 ±10 % змінного / постійного струму.
• Розміри приладу: 96x96 мм, глибина 120 мм.

Функції:

1. Два реле з ізольованими HI LO змінними контактами для каналу 1: RL1, RL2.
2. Два реле з ізольованими HI LO змінними контактами для каналу 2: RL4, RL5.
3. Одне реле для загального максимального і мінімального сигналів сповіщення: RL3.
4. Резистивне реле із контактами 3A/230 Vac.
