Зручний інструмент для пошуку механічних дефектів - стетоскоп механіка MS-120
Призначення
Здавна помічено, що рухомі частини машин, течія рідини і газів створюють шуми. Частота його лежить в межах від 10 до 1000 Гц. Рівень шуму або гучність відображає технічний стан машин і механізмів та несе об'єднання єктивну інформацію про взаємодію його складових частин.
Досвідчений механік за рівнем шуму визначає дефекти і попереджує поломки. Скорочує витрати на ремонт і технічне обслуговування машин та механізмів. У цьому йому надає неоціненну допомогу стетоскоп механіка MS-120. Без нього механік глухій.
Принцип дії
В основі роботи стетоскопа лежить принцип п'ятому єзоперетворення звукових коливань в змінний електричний сигнал з подальшим його посиленням і відтворенням в головних телефонах - навушниках. А також візуально на лінійних світлодіодних індикаторах.
Прилад не є засобом вимірювальної техніки і не вімагає метрологічної повірки або атестації.
Конструкція

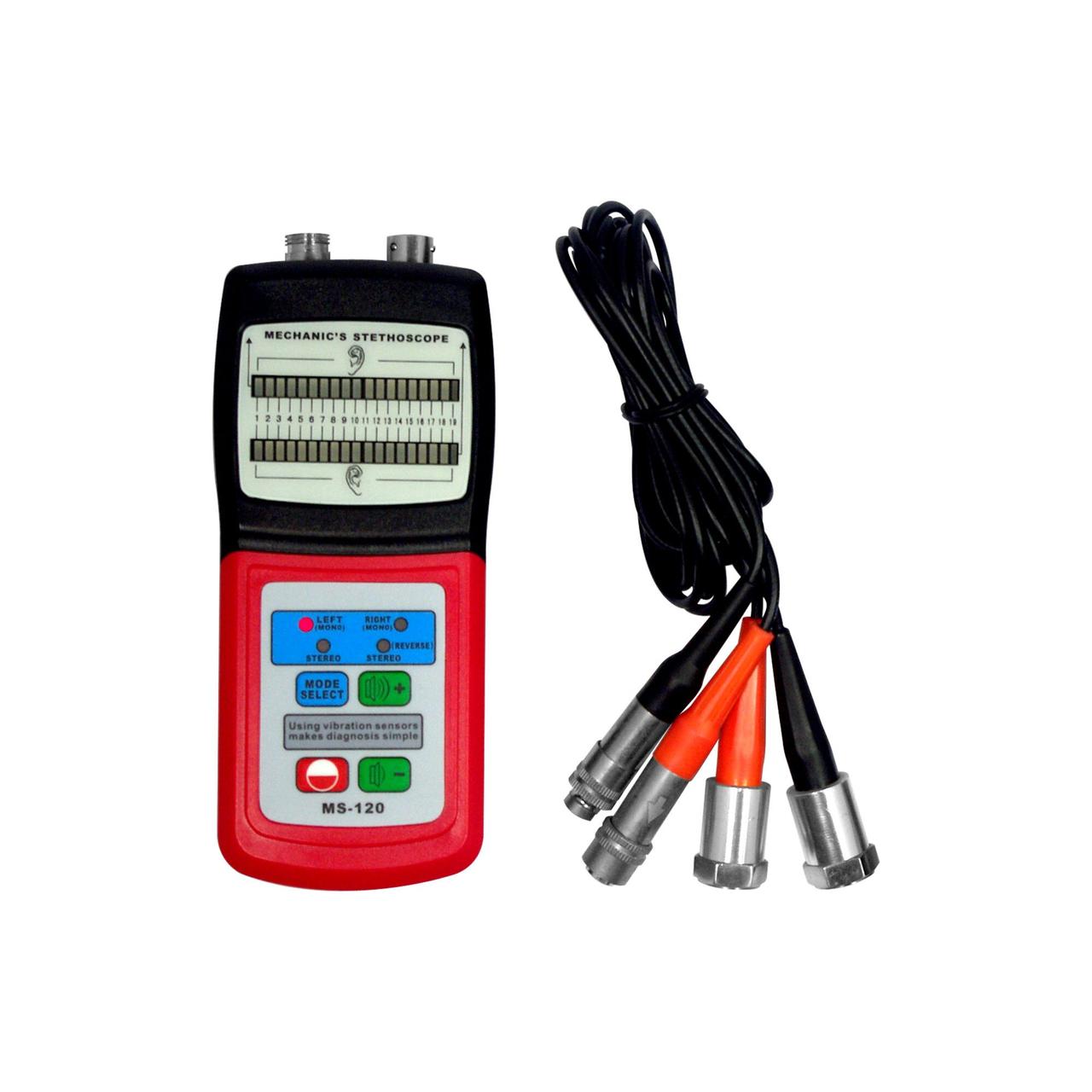

Стетоскоп механіка MS-120 носимий, на зміну малогабаритний, зручний для оперативного використання.
Складається з основного блоку, двох датчіків, що одночасно підключаються, стереофонічних навушників. У комплект входять голчасті щупи з конічною і сферичної контактними поверхнями, гарнітура з навушниками, потужне магнітне кріплення.
На передній оглядової панелі основного блоку розташовані:
- лінійні світлодіодні індикатори рівня шуму лівого і правого каналу;
- кнопка вибору каналу;
- світлодіодний індикатор подібного каналу;
- кнопка збільшення гучності;
- кнопка зменшення гучності;
- кнопка включення/виключення живлення.
У верхньому торці корпусу розташовані два баянетних роз'ясненнями об'єми для підключення датчиків.
Кришка батарейного відсіку розташована з тільного боці корпусу.
Функції:
- вловлює і підсилює звукові коливання механічних об'єктів;
- окремо відображає рівень шуму правого і лівого каналів;
- відтворює шум в навушниках;
- регулює гучність шуму в навушниках;
- забезпечує запис шуму на зовнішньому пристрої;
- відтворює в навушниках шум, записаний на зовнішній пристрій.
Технічні та експлуатаційні характеристики
- Діапазон частот: 10 Гц - 10 кГц
- Вхідний опір: >20 МОм
- Придушення навколишнього шуму: 100 дБ
- Робоча температура: -10 ~ 60
- Живлення: 4x1,5 В батареї AAA
- Розмір: 156 × 67 × 28 мм
- Вага: 270 г (включаючи датчики)
Особливості
- Стетоскоп механіка MS-120 простий і зручний в експлуатації, проте вимагає досвіду і знань для інтерпретації шуму.
- Гніздо роз'ясненнями єму для навушників також може бути використано як вихід на аудіо записуючий пристрій для зберігання даних, які використовуються в подальшому аналізі при моніторингу стану механізму.
- Можливо окреме підключення датчиків лівого і правого каналів, а так само їх одночасне підключення для відтворення стереофонічного звучання шуму в навушниках при локалізації його джерела.
- Придушення впливу зовнішніх перешкод на рівні 100 dB.
- Вимірювання шуму з використанням стетоскопа механіка MS-120 значно скорочує витрати на експлуатацію та ремонт машин і механізмів.
Основні атрибути | |
---|---|
Виробник | Walcom |
Країна виробник | Китай |
Користувацькі характеристики | |
Діапазон частот | 10 Гц ~ 10 кГц |
Країна виробництва | Китай |
Країна реєстрації бренду | Китай |
- Ціна: 10 800 ₴
