Віброметр Walcom VM-6380

Призначення:

Всякий механічний агрегат з елементами, що обертаються, при роботі створює вібрацію. Параметри вібрації, такі як вібраційна швидкість, прискорення, амплітуда зсуву і частота відображають технічний стан та якість механічного агрегату.

Відповідно до ISO 2954 GB13823.3 або ДСТУ ISO 10816-1 RMS значення вібраційної швидкості є достатнім для адекватної оцінки умов надійності їх експлуатації та прогнозування технічного стану.

Ці методики застосовні як для оцінки якості продукції при випуску з виробництва, так і при визначенні технічного стану у процесі експлуатації для планування різних видів ремонту і технічного обслуговування.

Для проведення таких заходів необхідно надійне технічне забезпечення, яким є трьохкоординатний віброметр VM-6380.

Принцип вимірювання:

Основою є віброперетворювач. Він працює на прямому п'ятому єзоелектричному ефекті, що полягає в тому, що при механічному стискуванні пьезокристалла на його поверхнях виникає електрична напуга пропорційна зусиллю стискання.

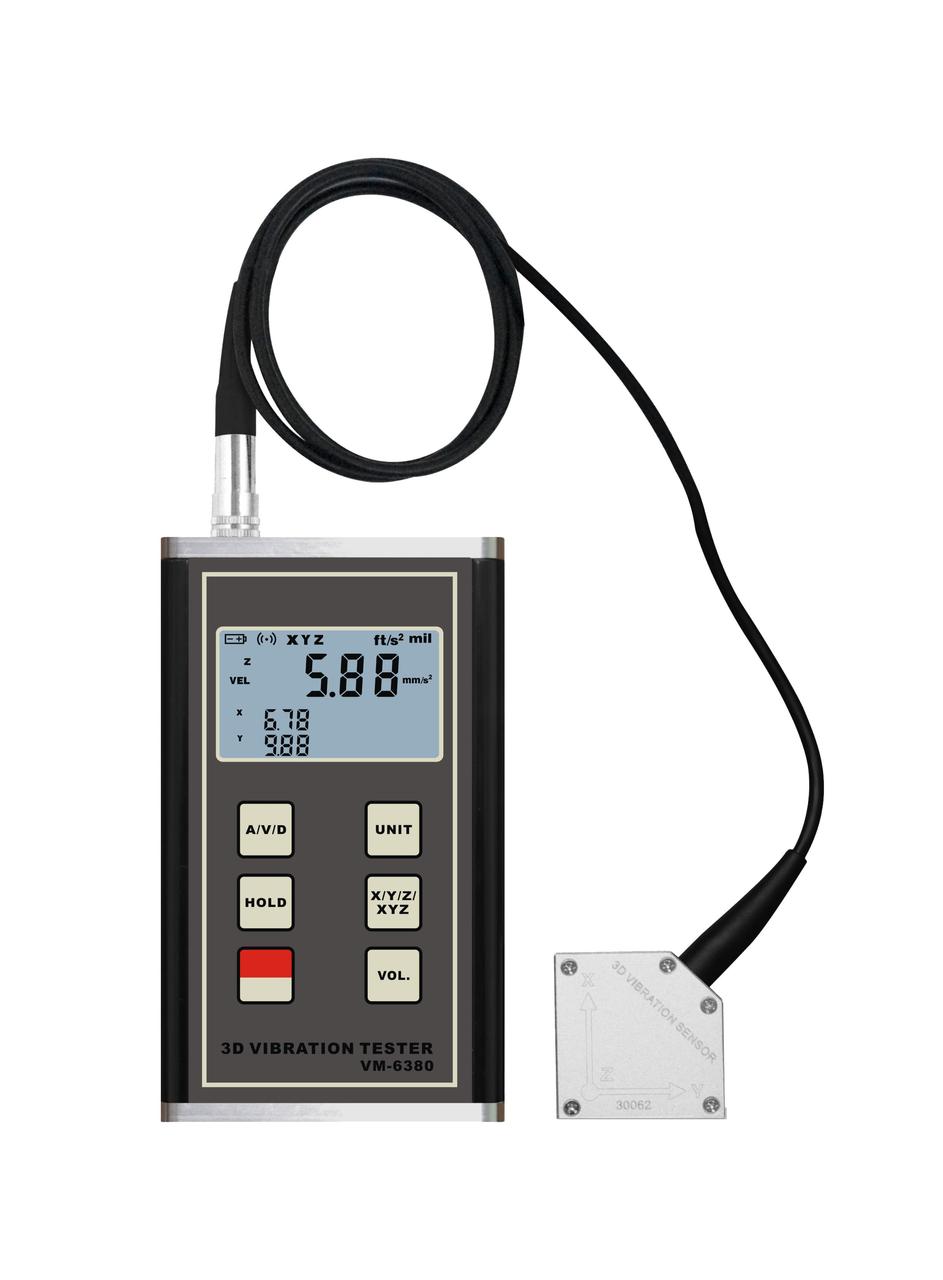

Конструкція віброметра VM-6380:

Віброметр VM-6380 носимий, зручний для оперативного використання. Складається з основного блоку і виносного датчика, який підключається до нього.

На лицьовій стороні розташовані кнопки управління і РК-дисплей, який відображає:

• значення вимірюваної величини;
• індикацію вимірюваного параметра: віброшвидкість, прискорення, амплітуда зсуву;
• індикацію одиниць виміру;
• індикацію режиму утримання максимального значення;
• індикацію трьох координатного вимірювання;
• індикацію вимірювання по осі Х;
• індикацію вимірювання по осі Y;
• індикацію вимірювання по осі Z;
• індикацію розряду батареї;
• індикацію включеного стану автоматичного вимикання.

Передбачено коаксіальний роз'єм для підключення високоомних навушників і 9-ти контактний роз'єм DB або USB для підключення комп'ютера.

Функції:

1. вимірювання параметрів вібрації: віброшвидкості, віброприскорення і амплітуди зміщення;
2. роздільне вимірювання по осях X, Y, Z;
3. узагальнене трьохкоординатне вимірювання XYZ;
4. накопичення в зовнішній пам'яті інформації для моніторингу стану агрегату;
5. прослуховування і запис на зовнішній носій шумів;
6. робота в складі інформаційно-вимірювальної системи.

Параметри:

Особливості:

• Три варіанти кріплення датчика до об'єкта - на магнітах, на болтове з'єднання єднання та утриманням зонда в руці.
• Використовується інтерфейс RS232 і Bluetooth.

• Три віді виносних датчиків:

  • трьохкоординатний, який монтується стаціонарно;

  • ручні голчасті зонді з конічною і сферичною кінцівкою.
• При підключенні навушників може вікорістовуватіся як стетоскоп.
• Використовуючи віброметр VM-6380, ви значно скорочуєте витрати на ремонт і технічне обслуговування агрегатів з елементами, які обертаються.
