STMonkey Ground Station DIY KIT — це готовий апаратний інженерний набір для побудови потужної та гнучкої наземної станції керування і прийому відео для FPV, UAV та long-range систем.

KIT дозволяє інтегрувати:

• декілька відеоприймачів (VRX),

• передавачі керування (TX),

• поворотні антенні механізми,

• додаткову периферію

• в єдину керовану систему.

STMonkey Ground Station DIY KIT — не готовий кейс, а платформа для кастомної збірки під конкретні задачі.

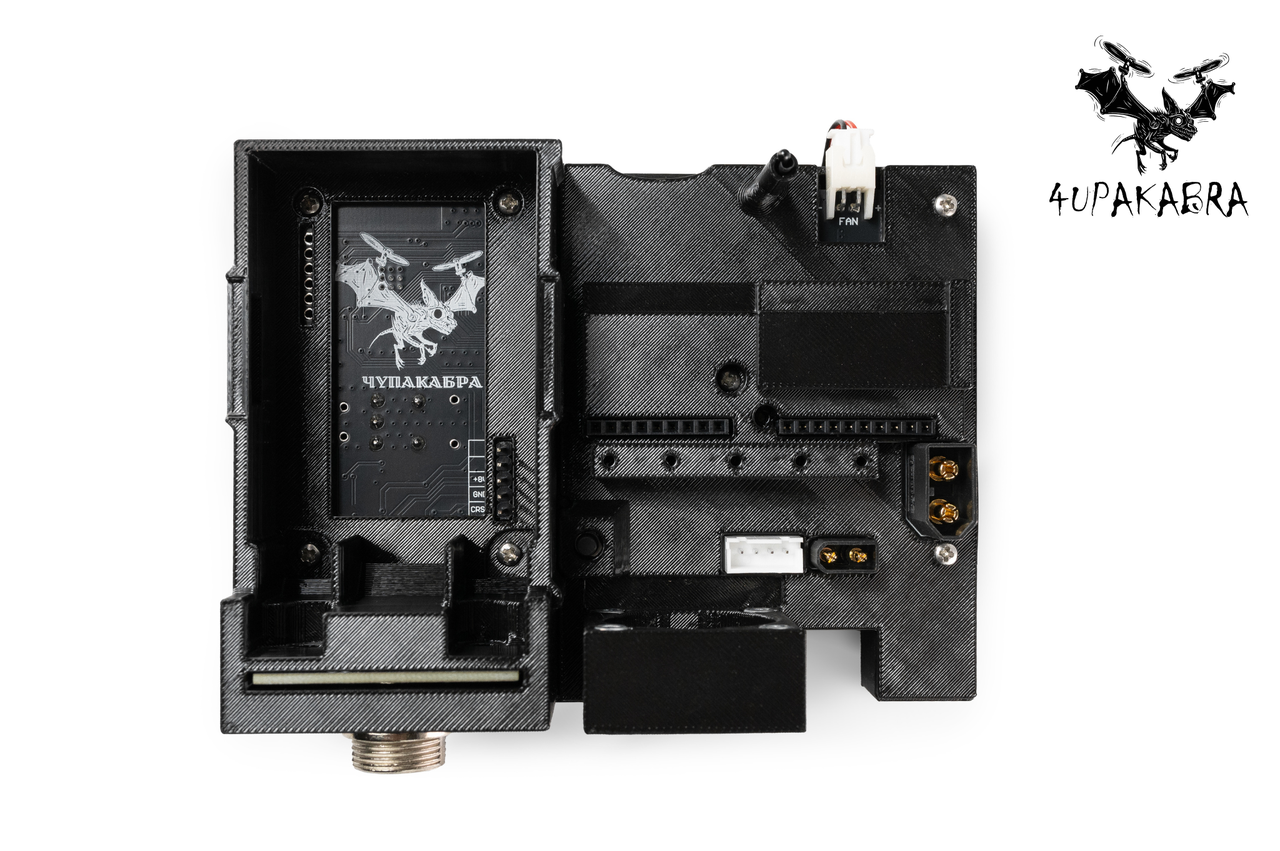

STMonkey Ground Station DIY KIT — це набір плат у пластиковому корпусі, який є основою для самостійної збірки наземної станції:

• прийом відео з різних діапазонів

• керування радіолінками

• дистанційне ввімкнення

• можливість подовження сигналу кабелем до 500 м

• підтримка поворотних антенних систем (pitch / yaw)

• масштабування під конкретні задачі

• зручне програмне забезпечення STMonkey APP

Основні характеристики:

• Живлення: 3–8S (12–34 В)

• Оновлення прошивки: USB-C

• Температурний сенсор: так

• Автоматичне керування вентилятором: так

• Підтримка ротаційного механізму: pitch + yaw

• Головний розʼєм: GX16-8 pin (авіаційний)

• Додаткова периферія: до 16 пристроїв (VRX, TX тощо)

Ключові переваги KIT-набору:

• Модульна архітектура

•  Підтримка 2+ VRX та TX одночасно

• Програмне забезпечення STMonkey APP

•  Сумісність з популярними FPV та LR-системами

•  Підтримка ротаційних механізмів (pitch / yaw)

•  Автоматичне керування охолодженням

• Оновлення прошивки через USB-C

• Надійні авіаційні розʼєми

STMonkey Main Board

Центральна плата керування наземної станції

STMonkey Remote — головна плата керування всією системою. Вона координує роботу:

• відеоприймачів (VRX),

• передавачів керування (TX),

• периферії,

• поворотних механізмів.

Підтримка відеоприймачів (VRX)

Slot 1:

• TBS Fusion

• Skyzone Steadyview X / 3.3 / 3.3 ELRS

• THOR35 / THOR67

Інші VRX з аналогічним pinout

Slot 2:

• 1.2 GHz: VM1373, RX1264*

• 3.3 GHz: FT3500, RX3364*, SM3333

Інші сумісні за pinout

RX1264 та RX3364 потребують оновлення ПЗ

Можливе використання сторонніх VRX з однаковою розводкою контактів (з обмеженою програмною підтримкою).

Підтримка передавачів керування (TX)

• ELRS

• TBS Crossfire

• SiNE Link*

SiNE Link підтримується при використанні CRSF-адаптера

Slot 2 TX активується після оновлення прошивки

STMonkey Controller Unit

Плата відеовиходів та локальної обробки

STMonkey Local відповідає за розподіл і вивід відеосигналу, а також роботу зі скремблером.
